回零型椭圆齿轮流量计
您的位置:主页 > 产品中心 > 椭圆齿轮流量计 >
prevnext

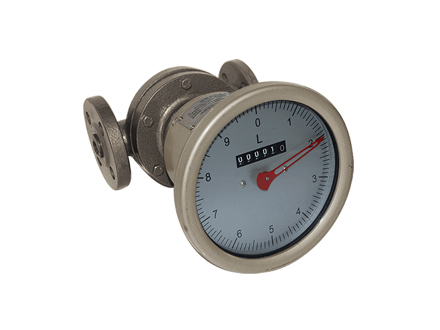

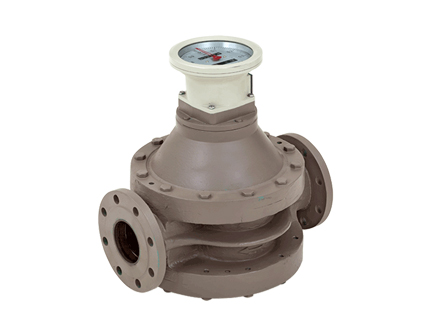

回零型椭圆齿轮流量计

  • 适用范围:广泛应用于石油、石化、天然气、化工、造纸等行业,用于测量小管径的微小流量计量
  • 咨询热线:022-8639-3578
  • 产品详情

产品概述

LC系列椭圆齿轮流量计系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油、化工、医药卫生等部门的流量测量。

产品特点

■ 测量精度高、流量范围宽、重复性好;
■ 螺旋转子转动均匀,震动小,寿命长;
■ 对被测液体的粘度变化不敏感,尤其适合于粘度较高液体的测量;
■ 结构简单、外形尺寸小、重量轻;
■ 安装容易,表前不需要安装直管段;

标准型椭圆齿轮流量计测量范围及工作压力

称通径(mm)

仪表材质

不同粘度下测量范围(m3/h)

耐压等级MPa

0.6~2MPa.s

2~8MPa.s

8~200MPa.s

DN10

铸铁

0.08~4

0.04~0.4

1.6 / 6.4

DN15

铸铁/铸钢

0.3~1.5

0.15~1.5

1.6 / 6.4

不锈钢

0.5~1.5

0.3~1.5

0.25~2.5

1.6

DN20

铸铁/铸钢

0.75~3

0.4~3

0.3~3

1.6 / 6.4

不锈钢

1~3

0.6~3

0.5~3

1.6

DN25

铸铁/铸钢

1.5~6

0.8~6

0.6~6

1.6 / 6.4

不锈钢

2~6

1.2~6

1~6

1.6

DN40

铸铁/铸钢

3~15

2~15

1.1~15

1.6 / 6.4

不锈钢

2.5~20

2~20

1.5~20

1.6

DN50

铸铁/铸钢

4.8~24

3~24

2.4~24

1.6 / 6.4

不锈钢

8~24

4.8~24

4~24

1.6

DN65

铸铁/铸钢

8~40

5~40

4~40

1.6 / 6.4

不锈钢

15~40

8~40

6.5~40

1.6

DN80

铸铁/铸钢

12~60

8~60

6~60

1.6 / 6.4

DN100

铸铁/铸钢

20~100

13~100

10~100

1.6 / 6.4

DN150

铸铁/铸钢

38~190

24~190

19~190

1.6 / 2.5

DN200

铸铁/铸钢

68~340

45~340

34~340

1.6 / 2.5

适用条件:

  • 被测液体温度:-20℃~+100℃

  • 准确度:0.5

高温型椭圆齿轮流量计测量范围及工作压力

公称通径(mm)

仪表材质

不同粘度下测量范围(m3/h)

耐压等级MPa

0.8~2MPa.s

2~8MPa.s

8~200MPa.s

DN15

铸铁/铸钢

0.45~1.35

0.36~1.35

0.18~1.35

1.6 / 6.4

DN20

铸铁/铸钢

0.9~2.7

0.48~2.7

0.36~2.7

1.6 / 6.4

DN25

铸铁/铸钢

1.8~5.4

0.96~5.4

0.27~5.4

1.6 / 6.4

DN40

铸铁/铸钢

3.6~13.5

2.4~13.5

1.8~13.5

1.6 / 6.4

DN50

铸铁/铸钢

5.8~21.6

3.6~21.6

2.9~21.6

1.6 / 6.4

DN65

铸铁

9.6~36

6~36

4.8~36

1.6 / 6.4

DN80

铸铁/铸钢

15~54

9.6~54

7.2~54

1.6 / 2.5

DN100

铸铁/铸钢

24~90

22~90

12~90

1.6 / 2.5

高粘度型椭圆齿轮流量计测量范围及工作压力

公称通径(mm)

仪表材质

测量范围(m3/h)

耐压等级MPa

DN10

铸铁

0.02~0.2

1.6 / 6.4

DN15

铸铁/铸钢

0.075~0.75

1.6 / 6.4

DN20

铸铁/铸钢

0.15~1.5

1.6 / 6.4

DN25

铸铁/铸钢

0.3~3

1.6 / 6.4

DN40

铸铁/铸钢

0.75~7.5

1.6 / 6.4

DN50

铸铁/铸钢

1.2~12

1.6 / 6.4

DN65

铸铁

2~20

1.6 / 6.4

DN80

铸铁/铸钢

3~30

1.6 / 6.4

DN100

铸铁/铸钢

5~50

1.6 / 6.4

DN150

铸铁/铸钢

9.5~95

1.6 / 2.5

DN200

铸铁/铸钢

17.4~174

1.6 / 2.5

适用条件:

  • 被测液体温度:-10℃~+100℃

  • 被测液体粘度:200~3000MPa.s

  • 准确度等级:0.5
