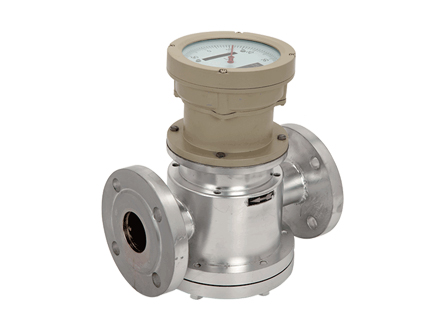

标准型椭圆齿轮流量计
- 适用范围：广泛应用于石油、石化、天然气、化工、造纸等行业，用于测量小管径的微小流量计量
- 咨询热线：022-8639-3578
-
咨询热线：022-8639-3578
传真号码：022-27984101
QQ号码：18902099138
电子邮箱: sale@tjbily.com
地 址：天津市西青区创新六路2号华鼎一号2号楼2门3层

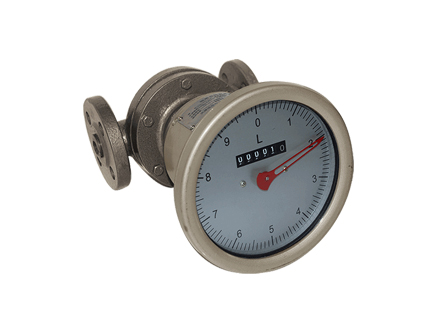

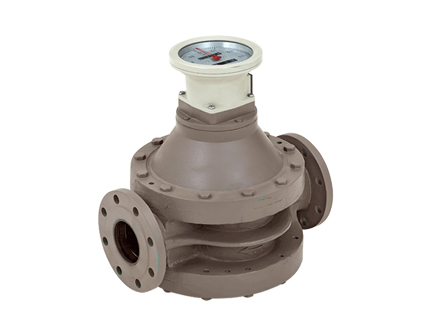

LC系列椭圆齿轮流量计系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油、化工、医药卫生等部门的流量测量。
■ 测量精度高、流量范围宽、重复性好；
■ 螺旋转子转动均匀，震动小，寿命长；
■ 对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量；
■ 结构简单、外形尺寸小、重量轻；
■ 安装容易，表前不需要安装直管段；
| 称通径（mm） |
仪表材质 |
不同粘度下测量范围（m3/h） |
耐压等级MPa |
||
|
0.6～2MPa.s |
2～8MPa.s |
8～200MPa.s |
|||
|
DN10 |
铸铁 |
无 |
0.08～4 |
0.04～0.4 |
1.6 / 6.4 |
|
DN15 |
铸铁/铸钢 |
无 |
0.3～1.5 |
0.15～1.5 |
1.6 / 6.4 |
|
不锈钢 |
0.5～1.5 |
0.3～1.5 |
0.25～2.5 |
1.6 |
|
|
DN20 |
铸铁/铸钢 |
0.75～3 |
0.4～3 |
0.3～3 |
1.6 / 6.4 |
|
不锈钢 |
1～3 |
0.6～3 |
0.5～3 |
1.6 |
|
|
DN25 |
铸铁/铸钢 |
1.5～6 |
0.8～6 |
0.6～6 |
1.6 / 6.4 |
|
不锈钢 |
2～6 |
1.2～6 |
1～6 |
1.6 |
|
|
DN40 |
铸铁/铸钢 |
3～15 |
2～15 |
1.1～15 |
1.6 / 6.4 |
|
不锈钢 |
2.5～20 |
2～20 |
1.5～20 |
1.6 |
|
|
DN50 |
铸铁/铸钢 |
4.8～24 |
3～24 |
2.4～24 |
1.6 / 6.4 |
|
不锈钢 |
8～24 |
4.8～24 |
4～24 |
1.6 |
|
|
DN65 |
铸铁/铸钢 |
8～40 |
5～40 |
4～40 |
1.6 / 6.4 |
|
不锈钢 |
15～40 |
8～40 |
6.5～40 |
1.6 |
|
|
DN80 |
铸铁/铸钢 |
12～60 |
8～60 |
6～60 |
1.6 / 6.4 |
|
DN100 |
铸铁/铸钢 |
20～100 |
13～100 |
10～100 |
1.6 / 6.4 |
|
DN150 |
铸铁/铸钢 |
38～190 |
24～190 |
19～190 |
1.6 / 2.5 |
|
DN200 |
铸铁/铸钢 |
68～340 |
45～340 |
34～340 |
1.6 / 2.5 |
|
适用条件：
|
|||||
| 公称通径（mm） |
仪表材质 |
不同粘度下测量范围（m3/h） |
耐压等级MPa |
||
|
0.8～2MPa.s |
2～8MPa.s |
8～200MPa.s |
|||
|
DN15 |
铸铁/铸钢 |
0.45～1.35 |
0.36～1.35 |
0.18～1.35 |
1.6 / 6.4 |
|
DN20 |
铸铁/铸钢 |
0.9～2.7 |
0.48～2.7 |
0.36～2.7 |
1.6 / 6.4 |
|
DN25 |
铸铁/铸钢 |
1.8～5.4 |
0.96～5.4 |
0.27～5.4 |
1.6 / 6.4 |
|
DN40 |
铸铁/铸钢 |
3.6～13.5 |
2.4～13.5 |
1.8～13.5 |
1.6 / 6.4 |
|
DN50 |
铸铁/铸钢 |
5.8～21.6 |
3.6～21.6 |
2.9～21.6 |
1.6 / 6.4 |
|
DN65 |
铸铁 |
9.6～36 |
6～36 |
4.8～36 |
1.6 / 6.4 |
|
DN80 |
铸铁/铸钢 |
15～54 |
9.6～54 |
7.2～54 |
1.6 / 2.5 |
|
DN100 |
铸铁/铸钢 |
24～90 |
22～90 |
12～90 |
1.6 / 2.5 |
| 公称通径（mm） |
仪表材质 |
测量范围（m3/h） |
耐压等级MPa |
|
DN10 |
铸铁 |
0.02～0.2 |
1.6 / 6.4 |
|
DN15 |
铸铁/铸钢 |
0.075～0.75 |
1.6 / 6.4 |
|
DN20 |
铸铁/铸钢 |
0.15～1.5 |
1.6 / 6.4 |
|
DN25 |
铸铁/铸钢 |
0.3～3 |
1.6 / 6.4 |
|
DN40 |
铸铁/铸钢 |
0.75～7.5 |
1.6 / 6.4 |
|
DN50 |
铸铁/铸钢 |
1.2～12 |
1.6 / 6.4 |
|
DN65 |
铸铁 |
2～20 |
1.6 / 6.4 |
|
DN80 |
铸铁/铸钢 |
3～30 |
1.6 / 6.4 |
|
DN100 |
铸铁/铸钢 |
5～50 |
1.6 / 6.4 |
|
DN150 |
铸铁/铸钢 |
9.5～95 |
1.6 / 2.5 |
|
DN200 |
铸铁/铸钢 |
17.4～174 |
1.6 / 2.5 |
|
适用条件：
|
|||
